HIDROGRAFÍA

Presentación

La Información Geográfica de Referencia de Hidrografía «IGR Hidrografía» es un producto de base de datos espacial orientado a gestionar y mantener los aspectos geométricos de los elementos hidrográficos, pensado para ser conforme con el marco normativo vigente, y para cubrir las necesidades actuales de los usuarios con el objetivo de proporcionar un marco de localización único y coordinado en el ámbito nacional.

Este producto cumple con los requerimientos de la Directiva INSPIRE 2007/2/CE, la cual establece las reglas generales para el desarrollo de una Infraestructura de Información Espacial en la Comunidad Europea basada en las Infraestructuras de los Estados miembros. Además, se ha trabajado para que esta información cubra también las necesidades de la Directiva Marco del Agua 2000/60/CE (DMA), alcanzando una primera versión geométrica de las masas de agua consensuada y validada con los organismos competentes para el Tercer Ciclo de Planificación Hidrológica. De esta forma, la IGR Hidrografía cumple con el fin de asegurar una respuesta única y homogénea tanto para INSPIRE como para DMA, y su base de datos espacial comprende tanto el conjunto de elementos hidrográficos INSPIRE como su modelo de red.

De acuerdo con el punto 6 del Anexo I de la Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España, son IGR Hidrografía los elementos hidrográficos, que constituyen el dominio público hidráulico, conforme establece el Real Decreto Legislativo 1/2001, de 20 de junio, por el que se aprueba el texto refundido de la Ley de Aguas, incluyendo las masas de agua superficial de tipo río, lago, laguna, aguas de transición o costeras, las masas de agua subterránea, las zonas marinas, así como las cuencas y subcuencas hidrográficas.

La puesta en marcha de este proyecto ha incluido el desarrollo de una metodología para la extracción automática de red hidrográfica a partir de los modelos digitales de alta precisión obtenidos de PNOA LiDAR. Esta metodología aplica parte de los conocimientos adquiridos de los trabajos desarrollados por el CEDEX para la Dirección General del Agua (DGA), en los cuales se realizó la codificación de una red nacional básica.

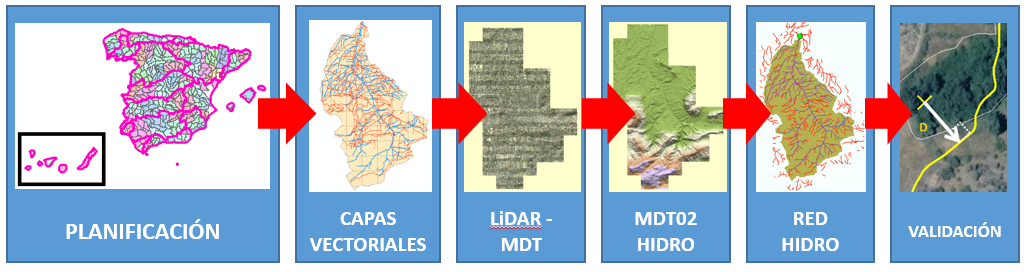

Metodología de producción automática a partir de datos PNOA LiDAR
Metodología de producción automática a partir de datos PNOA LiDAR

El proyecto está relacionado y enfocado a las necesidades y normativas de los usuarios responsables en la información hidrográfica:

  • En materia geográfica: La Dirección General del Instituto Geográfico Nacional (MITMS) tiene atribuidas las funciones de producción, actualización y explotación de las bases de datos de los aspectos topográficos de la Información Geográfica de Referencia considerada en el anexo I de la Ley 14/2010, sobre los datos de alto valor de las redes e infraestructuras digitales del transporte, los elementos hidrográficos, la localización geográfica y delimitación geométrica de las entidades de población, y la descripción espacial y temática de la ocupación del suelo (RD 253/2024). De vital importancia resulta también cumplir el plan de acción definido por el Sistema Cartográfico Nacional, el cual persigue el ejercicio eficaz de las funciones públicas en materia de información geográfica mediante la coordinación de la actuación de los diferentes operadores públicos cuyas competencias concurren en este ámbito (RD 1545/2007).
  • Cartografía náutica: Instituto Hidrográfico de la Marina de la Armada Española (Ley 7/1986).
  • En materia de aguas: Demarcaciones Hidrográficas, Confederaciones Hidrográficas, Comunidades Autónomas y otros entes locales, coordinados a través del Comité de Autoridades Competentes (artículo 36bis, RDL 1/2001, de 20 de julio).
  • Dominio público marítimo-terrestre: La Dirección General de Sostenibilidad de la Costa y el Mar (MITECO, RD 503/2024).
  • Asistencia técnica de alto nivel a la D.G. del Agua y D.G. de la Sostenibilidad de la Costa y el Mar: Centro de Estudios y Experimentación de Obras Públicas (CEDEX, RD 1136/2002).

Objetivos

Los principales objetivos del proyecto son:

  • Generar una información hidrográfica nacional de la mayor precisión posible, validada, interoperable, y actualizada en el tiempo.
  • Evitar las duplicidades y reducir costes en la generación de la información hidrográfica.
  • Definir metodologías consensuadas y armonizadas.
  • Integrar a la DGA, los Organismos de cuenca y a las CC.AA. en el nivel de producción, control y gestión de la IGR Hidrografía.
  • Satisfacer los requerimientos y las necesidades de la AGE, Demarcaciones y CC. AA. en materia de elementos de hidrografía, así como las necesidades a nivel europeo.
  • Asegurar la coherencia de los datos proporcionados a INSPIRE y a la DMA.
  • Estar alineado con las decisiones a nivel global definidas por UN-GGIM.

Versiones

Actualmente, se dispone de dos versiones de la IGR Hidrografía:

  • IGR-Hidrografía v0 - Proviene de la adaptación de la información de la Base Topográfica Nacional (BTN) al modelo de datos IGR Hidrografía. Desarrollada en 2015-2016 para dar cumplimiento a la directiva INSPIRE, tuvo su última actualización en el año 2019. Está disponible para descarga directa desde el Centro de Descargas del CNIG, y en los servicios WMS, WFS, ATOM y OGC API Features.
  • IGR-Hidrografía v1 - Proviene de la generación de la red hidrográfica automática a partir de modelos digitales del terreno (MDT) LiDAR. En ella se ha integrado la codificación de las masas de agua del 3er ciclo de planificación hidrológica. Esta parte de la red ha sido consensuada y validada con las Confederaciones Hidrográficas y otros Organismos Competentes. La IGR-Hidrografía v1 integra también información de las CCAA. Actualmente, esta versión está disponible en un visor y se está trabajando para ponerla a disposición pública a través de descarga directa y de servicios.

En cada apartado correspondiente en esta web se hace una descripción más detallada de las versiones de IGR Hidrografía disponibles.

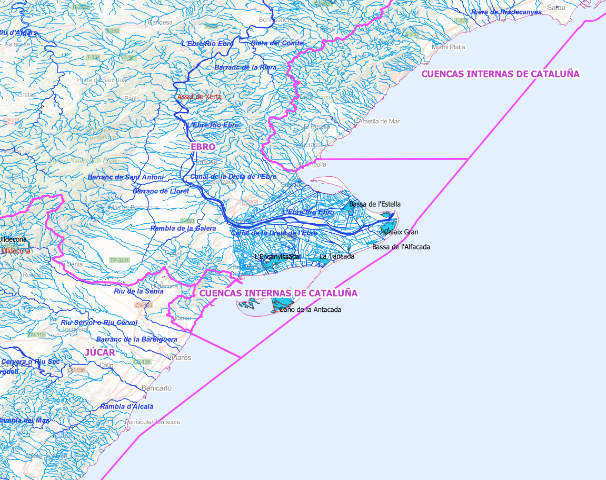

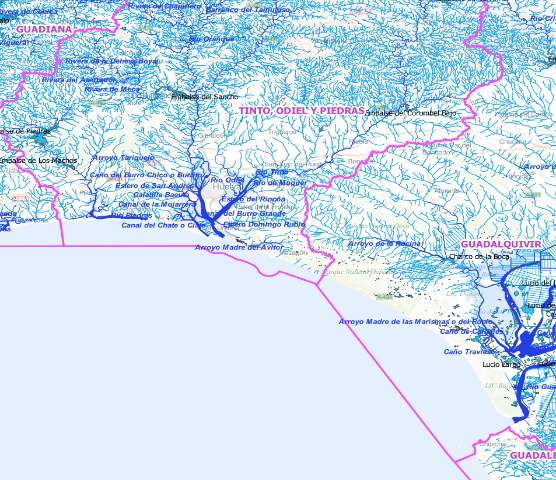

Masas del 3er ciclo de planificación hidrológica en la IGR Hidrografía v1
Masas del 3er ciclo de planificación hidrológica en la IGR Hidrografía v1

Organismos Colaboradores

Para garantizar una información hidrográfica nacional de calidad, unívoca y que integre los requisitos de todos los organismos, en el proyecto IGR Hidrografía el IGN colabora activamente con:

Especificaciones Técnicas

La competencia y responsabilidad de la información hidrográfica se encuentra repartida en función de su naturaleza geométrica, temática e hidrológica, por lo que han de garantizarse unas pautas en la interoperabilidad y el flujo de la información. Las especificaciones IGR-Hidrografía tienen como objetivo desarrollar las directrices básicas para una producción, actualización y explotación de los datos geográficos de referencia en Hidrografía del IGN en coordinación con los diferentes agentes implicados, garantizando así mismo el cumplimiento de la legislación.

Las especificaciones IGR-Hidrografía desarrollan las directrices básicas para la producción, actualización y explotación de los datos geográficos de referencia en Hidrografía por parte del IGN. Se nutren también de los requisitos y necesidades establecidos por todos los usuarios involucrados.

Las especificaciones desarrollan un modelo de datos que recoge la realidad geográfica del ámbito descrito, y se basa en el modelo de la Directiva 2007/2/EC INSPIRE, anexo I, y en la Ley 14/2010 sobre las infraestructuras y los servicios de información geográfica en España (LISIGE, anexo I, punto 6) como parte integrante de la Información Geográfica de Referencia. El documento de especificaciones se ha redactado dentro del Grupo de Hidrografía del IGN, siguiendo la Guía para la especificación de datos de Hidrografía del Consejo Directivo de la Infraestructura de Información Geográfica en España (CODIIGE), la Norma ISO 19131 – Información Geográfica – Especificaciones del producto de datos, y las Especificaciones de datos de hidrografía de INSPIRE (V.3.1).

Cualquier dato “no geográfico” está fuera del ámbito de esta especificación. Por ejemplo: datos de calidad de agua, gestión del agua, o caudales.

Modelo de datos

El modelo de datos INSPIRE hidrografía del Anexo I se ha extendido y adecuado para cumplir los requisitos de información hidrográfica de España:

  • Añadiendo nuevos atributos
  • Modificando el tipo de datos de algunos atributos para estandarizarlo
  • Creando listas restringidas para posibles valores
  • No se utilizan algunos atributos de tipo “voidable”

El modelo lo conforman elementos hidrográficos tanto naturales como artificiales, tales como ríos, canales, acequias, lagos, embalses, etc. Incluyendo los datos para su representación cartográfica (aguas físicas) y para su explotación en modo de red (red hidrográfica).

Los elementos de Aguas Físicas se agrupan en:

  • Aguas superficiales (SurfaceWater), relativos a aguas continentales, marinas y cuencas hidrográficas. Por ejemplo: cauces, lagos, embalses, etc.
  • Puntos de interés hidrográfico (HydroPointOfInterest), ubicaciones donde existe variación del flujo del agua, por ejemplo: cataratas, fuentes, sumideros, etc.
  • Objetos artificiales (ManMadeObject), infraestructuras creadas por el ser humano, por ejemplo: presas, construcciones en la costa, etc.
  • Cuencas de drenaje (DrainageBasin), se identifican las zonas de drenaje de los elementos representados por las aguas superficiales.
  • Costa (Shore), límite entre el agua y tierra seca.
  • Glaciares y campos de nieve (Glaciar Snowfield), acumulaciones de nieve o hielo que están en permanente movimiento.
  • Humedales (Wetland), zona que está temporal o permanentemente inundada, regulada por factores climáticos, y en constante interrelación con los seres vivos que la habitan.
Elementos de Aguas Físicas [D2.8.I.8 INSPIRE DS HY]
Elementos de Aguas Físicas [D2.8.I.8 INSPIRE DS HY]

El Modelo de Red de Hidrografía considera los objetos geográficos clasificados en cuatro categorías:

  • Nodo hidrográfico (HydroNode): nodo dentro de la red hidrográfica.
  • Enlace (WaterCourseLink): segmento de un curso de agua dentro de la red.
  • Secuencia (WaterCourseLinkSequence): secuencia de enlaces que representa una trayectoria sin ramificación a través de una red.
  • Cruce por separado (WaterCourseSeparatedCrossing): elemento de la red hidrográfica que se utiliza para indicar un cruce sin interacción de enlaces de curso de agua separados por su nivel.
Elementos de Red
Elementos de Red [D2.8.I.8 INSPIRE DS HY]
Estructura de los paquetes de los modelos de aplicación de Hidrografía
Estructura de los paquetes de los modelos de aplicación de Hidrografía (Guía para la especificación de datos de hidrografía CODIIGE)

Las especificaciones técnicas de la IGR-Hidrografía, tanto de su versión v0 como de su versión v1, pueden consultarse en los siguientes apartados.

IGR Hidrografía v0

La versión inicial de IGR-Hidrografía, denominada IGR-HI v.0, fue el resultado de la formación y puesta en marcha de una primera base de datos para la gestión de los objetos geográficos de aguas físicas y red hidrográfica, consistente con los requerimientos de la Directiva INSPIRE (Directiva 2007/2/EC) y de su transposición al ordenamiento jurídico español mediante la LISIGE (Ley 14/2010).

Esta primera versión, disponible desde agosto de 2016, se realizó a partir de la integración de datos existentes en la Base Topográfica Nacional a escala 1:25.000 (BTN), que integra la geometría obtenida por restitución estereoscópica a 1:10.000 y las características necesarias para la producción cartográfica. Además, incluye la codificación de Ríos de España clasificados según Pfafstetter modificado, procedente de la Dirección General del Agua (Ministerio para la Transición Ecológica y Reto Demográfico).

A partir de los elementos de BTN (geometría + atributos), se obtuvo una base de datos que recogía los objetos geográficos relacionados con la hidrografía: aguas superficiales (cauces, lagos, embalses, etc.), puntos de interés hidrográfico (cascadas, fuentes), objetos artificiales que interaccionan con la red (presas, vados, muelles, etc.), y cuencas de drenaje. Posteriormente, se generó el modelo de red dando continuidad a los tramos de cauces naturales.

Características principales:

  • Elementos de aguas físicas
  • Red topológica 3D
  • Conforme a Anexo I de INSPIRE
  • Código jerárquico Pfafstetter
  • Ámbito: territorio español
  • Sistema Geodésico de Referencia ETRS89 (Península, Ceuta, Melilla y Baleares), y REGCAN95 (Canarias)
  • Exactitud posicional en x-y: 3 metros
  • Exactitud posicional en z: 10 metros

Esta versión responde a la demanda de un amplio abanico de usuarios, y resulta una fuente de datos fundamental en los análisis geográficos e hidrológicos del territorio.

IGR Hidrografía v0 en las Marismas de Doñana y en el Mar Menor
IGR Hidrografía v0 en las Marismas de Doñana y en el Mar Menor IGR Hidrografía v0 en las Marismas de Doñana y en el Mar Menor
IGR Hidrografía v0 en las Marismas de Doñana y en el Mar Menor

IGR Hidrografía v1

Introducción

Con la aparición de la tecnología LiDAR y la obtención de los Modelos Digitales de Terreno derivados de la misma, se abrió la puerta a la generación de una red hidrográfica del territorio de forma automática. Esta metodología proporciona una serie de ventajas con respecto a las anteriores basadas en fotointerpretación:

  • Mayor precisión: dependiente de la densidad de puntos LiDAR y del paso de malla del MDT para xy, es en la componente z donde mejora notablemente la exactitud.
  • Objetividad: poder producir de forma automática una red desde un MDT garantiza eliminar la subjetividad de la interpretación fotogramétrica.
  • Actualización: permite disponer de una red actualizada por cada nueva cobertura de LiDAR. En función del número de equipos procesando, la cobertura nacional podría actualizarse en torno a un 1 año.
  • Concordancia entre la red y el MDT: Una red totalmente coherente con un MDT, un ráster de direcciones y un ráster de acumulación, supone un conjunto de información de gran utilidad para realizar cálculos hidrológicos.

La IGR-Hidrografía producida a partir de MDT LiDAR es conocida como la versión v1. Contiene también los objetos geográficos de aguas físicas y red hidrográfica consistente con los requerimientos de la Directiva INSPIRE (Directiva 2007/2/EC), y además incorpora los requerimientos de la Directiva Marco del Agua (DMA, Directiva 2000/CE/60) y del Sistema de Información del Agua en Europa (WISE).

Esta versión comenzó a producirse en el año 2016 a partir de los datos de la 1ª cobertura LiDAR nacional, y utilizó como red de partida para el guiado la información de IGR-Hidrografía v0 y de las CC.AA. Durante los siguientes años, se ha trabajado con la DG del Agua, las Confederaciones Hidrográficas y otros Organismos de Cuenca, creando una estructura organizativa para la revisión, validación y consensuado de las geometrías de la red que forma parte del 3er ciclo de Planificación Hidrológica de la DMA (2021-2027). Este hito de consenso para los principales 70.000 km de la red se alcanzó en febrero de 2023.

En cuanto a otros objetos geográficos como lagos, lagunas y embalses (junto a sus presas), se ha capturado la curva por restitución fotogramétrica en 3D, apoyada con la generación de curvas de nivel LiDAR, en aquellos elementos que forman parte de los Planes Hidrológicos. Como cota, para embalses se ha utilizado el nivel máximo normalizado del Inventario de Presas y embalses (IPE), y el nivel máximo aparente para lagos y lagunas.

El resto de los objetos de aguas físicas recogidos por la Directiva INSPIRE (cascadas, fuentes, vados, estructuras costeras, etc.) permanecen sin cambios desde IGR-Hidrografía v0, aunque se irán mejorando paulatinamente en los próximos años.

Características principales:

  • Elementos de aguas físicas
  • Red topológica 3D
  • Masas de Agua de planificación hidrológica
  • Conforme a Anexo I de INSPIRE
  • Conforme a WISE
  • Código jerárquico Pfafstetter (pendiente de completar revisión)
  • Ámbito: territorio español
  • Continuidad y Orientación de la red natural aguas abajo
  • Sistema Geodésico de Referencia ETRS89 (Península, Ceuta, Melilla y Baleares), y REGCAN95 (Canarias)
  • Exactitud posicional en x-y: 2-3 metros
  • Exactitud posicional en z: 0.5 metros

Esta versión responde a las necesidades de un número mayor de usuarios, y resulta una fuente de datos fundamental para los análisis geográficos, hidrológicos y de gestión del territorio.

IGR Hidrografía v1, visualizando el formato DMA/WISE en las Marismas de Doñana y en el Mar Menor
IGR Hidrografía v1, visualizando el formato DMA/WISE en las Marismas de Doñana y en el Mar Menor IGR Hidrografía v1, visualizando el formato DMA/WISE en las Marismas de Doñana y en el Mar Menor
IGR Hidrografía v1, visualizando el formato DMA/WISE en las Marismas de Doñana y en el Mar Menor

Las especificaciones técnicas de la IGR-Hidrografía v1 pueden consultarse en el apartado de Datos, Servicios y Descarga.

Modelo de datos

Como se ha comentado en el apartado anterior, la base de datos espacial de IGR-Hidrografía en su v1 se ha extendido y adecuado para cumplir los requisitos de DMA, WISE y Planificación Hidrológica:

  • Añadiendo nuevos atributos: dma, código de masa, continua, etc
  • Creando listas restringidas para posibles valores: códigos de masa posibles, valores del atributo “continua”, etc.
  • Garantizando la consistencia topológica de las masas de agua

La siguiente imagen recoge el modelo de datos extendido con los objetos DMA que se recogen en IGR hidrografía.

Modelo de datos extendido con Reporting DMA, modelo de partida de la Guía para la especificación de datos de hidrografía CODIIGE
Modelo de datos extendido con Reporting DMA, modelo de partida de la Guía para la especificación de datos de hidrografía CODIIGE

Quedan fuera de la IGR-Hidrografía otros elementos de la DMA/WISE como los puntos de control, las masas de agua subterráneas o las áreas protegidas.

Cada masa de agua superficial de tipo río (SurfaceWaterBodyLine) se identifica en la red con su código de masa a lo largo de toda su longitud. Para las masas poligonales (SurfaceWaterBody), por un lado, se les asigna su código de masa correspondiente, y, por otro lado, se codifica también con ese mismo código el eje principal de la red que los atraviesa. De tal forma, añadiendo ese eje a las SurfaceWaterBodyLine se genera la SurfaceWaterBodyCentreLine, dando continuidad a todo el conjunto de masas de agua.

Modelo geométrico para las masas de agua superficiales como objetos Modelo geométrico para las masas de agua superficiales en la red
Modelo geométrico para las masas de agua superficiales como objetos (izquierda) y en la red (derecha). WISE GIS guidance

Una masa de agua puede estar formada por más de un río, o un río puede estar formado por más de una masa de agua. Además, las masas de agua de tipo río deben ser topológicamente consistentes con las masas de agua de tipo polígono, y también las masas de agua de transición con las masas de agua costeras.

El diseño de las masas de agua superficiales y su codificación se recogen de las Confederaciones Hidrográficas y de los Organismos de cuenca competentes en materia de Planificación Hidrológica, y se integran sobre la red de IGR-Hidrografía. Así, las geometrías del reporte de planificación DMA se obtienen de la IGR-Hidrografía que ha sido consensuada en esta parte de la red, y los restantes atributos se completan vinculando la información con el listado nacional de las masas de agua de la DGA (PH-web) a través del código de masa. De esta forma se obtiene un producto para el reporte desde la IGR Hidrografía.

Metodología de producción

El proceso de cálculo de la Red Hidrográfica Automática (RHA) se basa en un modelo digital del terreno obtenido a partir de los puntos clasificados como suelo de la nube de puntos LiDAR, con paso de malla de 2m (MDT02) en el caso de la IGR-Hidrografía v1. A partir del MDT02, se obtiene por procesos automáticos un Modelo Digital Hidrológicamente “correcto” (MDTh), en el cual se eliminan los obstáculos para que el agua fluya libre. A continuación, a partir del MDTh se calcula para cada píxel la dirección de flujo, y a partir de un determinado umbral de acumulación, se genera la red por cálculos de acumulación.

Aplicaciones

Entre las posibles aplicaciones que puede tener la IGR-Hidrografía, destacamos las siguientes:

  • Geolocalización de elementos hidrográficos
  • Gestión del inventario de masas de agua WFD
  • Análisis GIS en relación con otros conjuntos de información
  • Elaboración de mapas y cartografía
  • Cartografía de referencia de zonas inundables
  • Gestión del dominio público
  • Cálculo de presiones sobre las masas de agua
  • Gestión territorial, vertidos, captación de agua o de emergencias
  • Servicios de información ciudadana
Mapa base SIGNA
Mapa base SIGNA con la IGR-Hidrografía superpuesta

Servicios, Descarga y Contacto

IGR Hidrografía v1

Por el momento, esta versión puede consultarse a través del siguiente visor, no se encuentra disponible para descarga:

https://visor-hidrografia.ign.es/hidrografia/

Puede solicitarse más información acerca de esta versión en la siguiente dirección de correo: hidrografia.ign@transportes.gob.es

Captura visor IGR Hidrografía v1
Captura visor IGR Hidrografía v1

Especificaciones

https://www.ign.es/resources/IGR/Hidrografia/IGN_especificaciones_coreIGR-HIv1.pdf

IGR Hidrografía v0

Descarga Directa

La información de la IGR-Hidrografía está disponible para su descarga directa desde el centro de descargas del CNIG, en la sección de Información geográfica de referencia.

https://centrodedescargas.cnig.es/CentroDescargas/index.jsp#

La información se proporciona en formato shapefile agrupada por demarcación hidrográfica. Los metadatos del producto se distribuyen en formato XML.

Descarga Directa de IGR Hidrografía Descarga Directa de IGR Hidrografía
Descarga Directa de IGR Hidrografía v0 desde Centro de Descargas CNIG

Especificaciones

https://www.ign.es/resources/IGR/Hidrografia/IGN_especificaciones_IGR-HI.pdf

Servicios

Se dispone también de la información en servicios:



Contacto

Puede ponerse en contacto con el servicio IGR Hidrografía en la siguiente dirección de correo electrónico: hidrografia.ign@transportes.gob.es

Servicio IGR Hidrografía y Poblaciones
Subdirección General de Cartografía y Observación del Territorio
D.G. Instituto Geográfico Nacional, C/General Ibáñez de Íbero, 3
