Modelo Geomagnético de referencia para la Península Ibérica y las Islas Baleares en 2020.0

El Modelo Geomagnético de referencia para la Península Ibérica y las Islas Baleares en 2020.0 es un modelo regional de campo geomagnético interno principal que permite sintetizar los elementos del campo X, Y, Z, H, F, D, I, y la variación secular correspondiente, en la Península Ibérica y las Islas Baleares, con referencia a la época 2020.0.

El modelo se ha realizado aplicando la técnica revisada de análisis armónico en casquetes esféricos, R-SCHA (Revised Spherical Cap Harmonic Analysis). Esta técnica se origina en una revisión de la técnica SCHA (Spherical Cap Harmonic Analysis), que resuelve la ecuación de Laplace para el potencial geomagnético en la superficie de un casquete esférico. La técnica R-SCHA pasa a resolver la ecuación en la superficie de un cono esférico truncado, con el fin de posibilitar la inversión conjunta de observaciones del campo geomagnético tomadas en tierra y a bordo de satélites.

El modelo ha sido generado por el Instituto Geográfico Nacional (IGN) en colaboración con la Universidad Complutense de Madrid. Los resultados asociados al modelo serán empleados por el IGN en la preparación del Mapa Geomagnético de España de la época 2020.0, con el fin de sustituir el modelo isopórico polinomial que se ha venido implementando hasta la edición correspondiente a la época 2015.0. Igualmente, han sido utilizados para la actualización de la Calculadora de declinaciones magnéticas que ofrece el IGN.

La implementación, por primera vez, del modelado geomagnético basado en el análisis armónico en casquetes esféricos representa la actualización de la metodología de producción del Mapa Geomagnético de España en línea con los últimos avances en el modelado geomagnético publicados en la literatura científica.

Datos utilizados para su elaboración

Como datos de entrada para el nuevo modelo R-SCHA, se han empleado datos proporcionados por la constelación de satélites Swarm de la Agencia Espacial Europea (ESA), datos obtenidos en los observatorios geomagnéticos de España y Portugal, y observaciones llevadas a cabo en la red de estaciones seculares de España y de Francia.

En cuanto a los datos Swarm, estos consisten en los valores de las componentes X, Y, Z adquiridos por los tres satélites de la constelación (A, B, C) entre julio de 2014 y junio de 2020. De estos valores, se seleccionaron aquellos correspondientes a puntos contenidos en un casquete esférico de 7º de radio con centro en el Observatorio de San Pablo de los Montes (Toledo), con coordenadas geográficas (39.55ºN, 4.35ºW).

Como datos de observatorio, se han empleado datos definitivos por minuto para las componentes X, Y, Z, observadas entre julio de 2014 y junio de 2020 en el Observatorio de San Pablo de los Montes. Adicionalmente, se han empleado los datos definitivos por minuto obtenidos bajo los mismos parámetros por el Observatorio del Ebro (Roquetes, Tarragona), el Real Instituto y Observatorio de la Armada (San Fernando, Cádiz) y el Observatorio de Coimbra (Portugal), en base a la colaboración prestada por estas instituciones.

En relación a los datos de estaciones seculares, se han empleado los valores de las componentes D, H, Z, F observados entre 2014 y 2020 en 44 estaciones situadas en España, correspondientes a la Red de Estaciones Seculares del IGN. Igualmente, se han utilizado los datos de las componentes D, I, F observados en el mismo periodo temporal en 3 estaciones seculares situadas en Francia y también contenidas en el casquete esférico, en base a la colaboración prestada por el Institut de Physique du Globe de Paris.

El número total de datos de entrada es de 125562. La inversión de los mismos bajo la técnica R-SCHA ha permitido estimar un total de 441 coeficientes para el modelo geomagnético de referencia para la Península Ibérica y las Islas Baleares en 2020.0.

Descarga del modelo

En el siguiente enlace, se puede acceder al centro de descargas del O.A. CNIG y descargar el fichero con el modelo geomagnético de referencia para la Península Ibérica y las Islas Baleares en 2020.0





Se descargará un fichero en formato Excel con la siguiente información:

  • Hoja 1: CAMPO PRINCIPAL


    Campo principal obtenido a partir del modelo R-SCHA para la época 2020.0 en los puntos de una malla regular, con coordenadas geográficas latitud y longitud en el sistema geodésico de referencia ETRS89.

    Al proyectar los puntos bajo la proyección UTM en el huso 30, la malla se estructura con un espaciado constante de 5000 m, coordenada X comprendida en el intervalo (-140000, 1145000) y expresada en m, y coordenada Y comprendida en el intervalo (3970000, 4870000) y expresada en m.

    Se proporcionan los valores de los elementos magnéticos X, Y, Z, H, F (en nT), y D, I (en º).


  • Hoja 2: VARIACIÓN SECULAR DEL CAMPO PRINCIPAL


    Variación secular del campo principal obtenida a partir del modelo R-SCHA para la época 2020.0 en los mismos puntos de la malla regular descrita para la Hoja 1.

    Se proporcionan los valores de la variación secular de los elementos magnéticos X, Y, Z, H, F (en nT/año), y D, I (en º/año).

Resultados del modelo

Las siguientes figuras muestran el resultado del modelo geomagnético de referencia para la Península Ibérica y las Islas Baleares en 2020.0, representando el campo principal y la variación secular de cada una de las componentes del campo magnético:

Componente Campo principal Variación secular

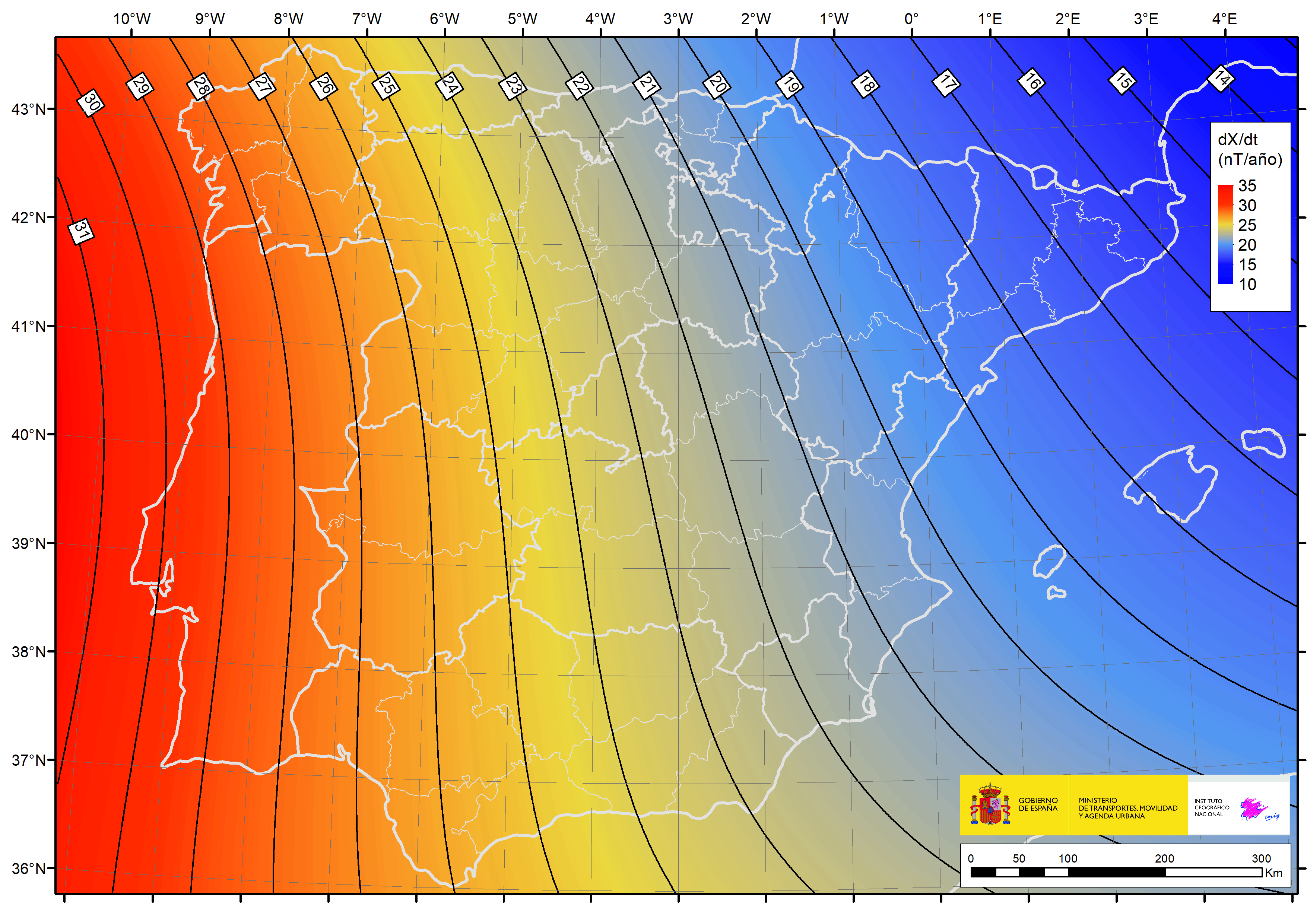

X
Y
Z
D
I

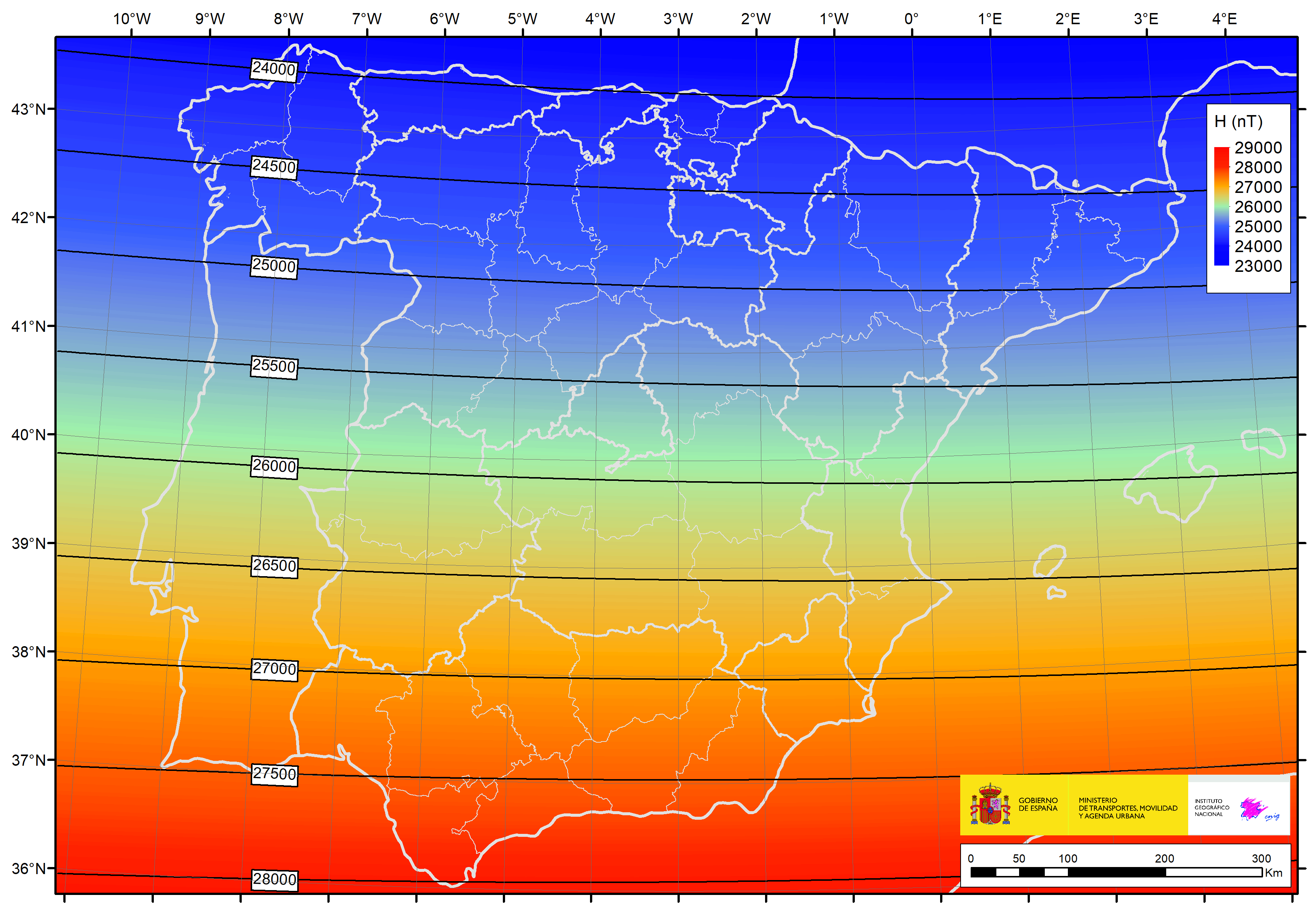

H

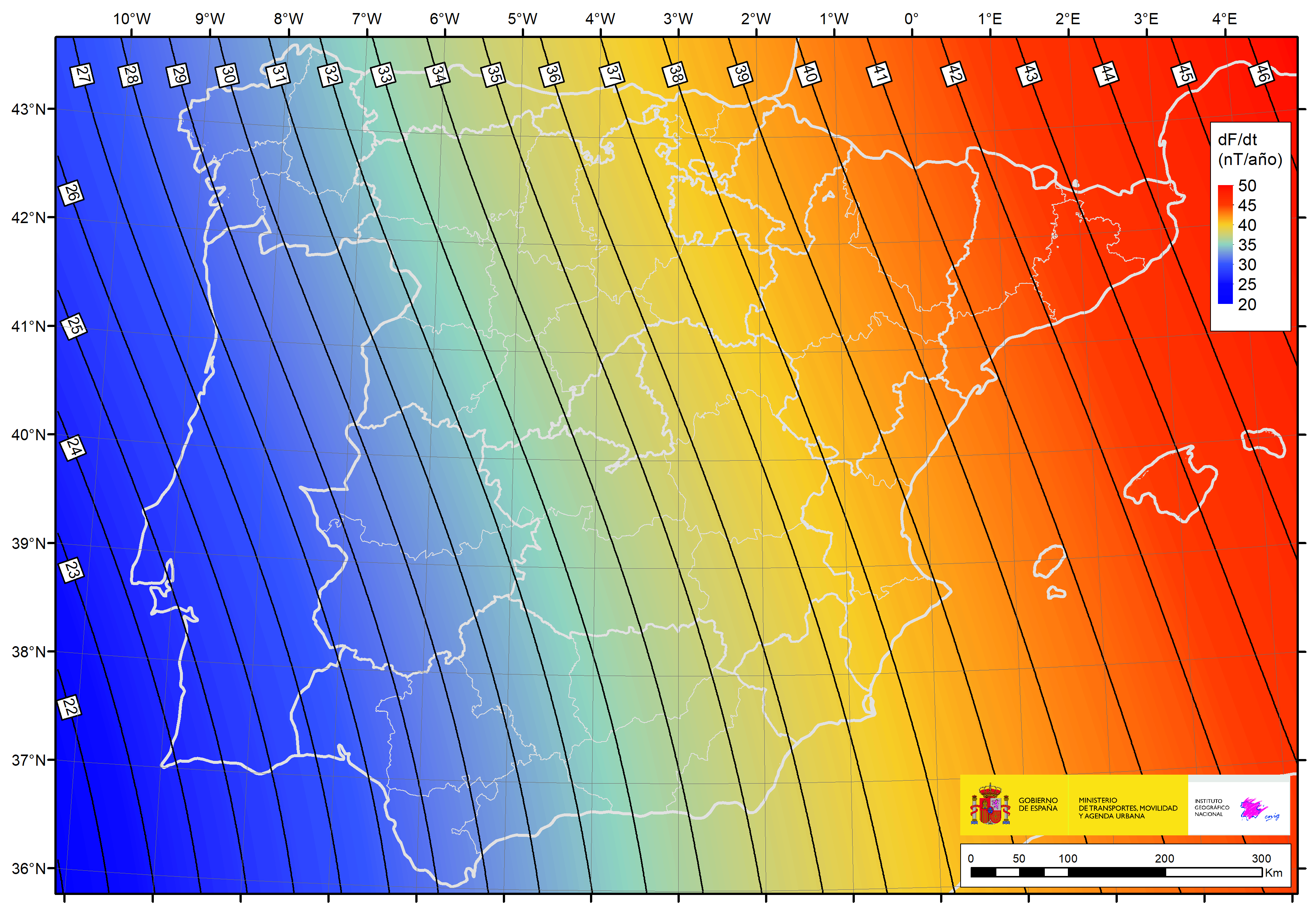

F
