Detalle del Instrumento

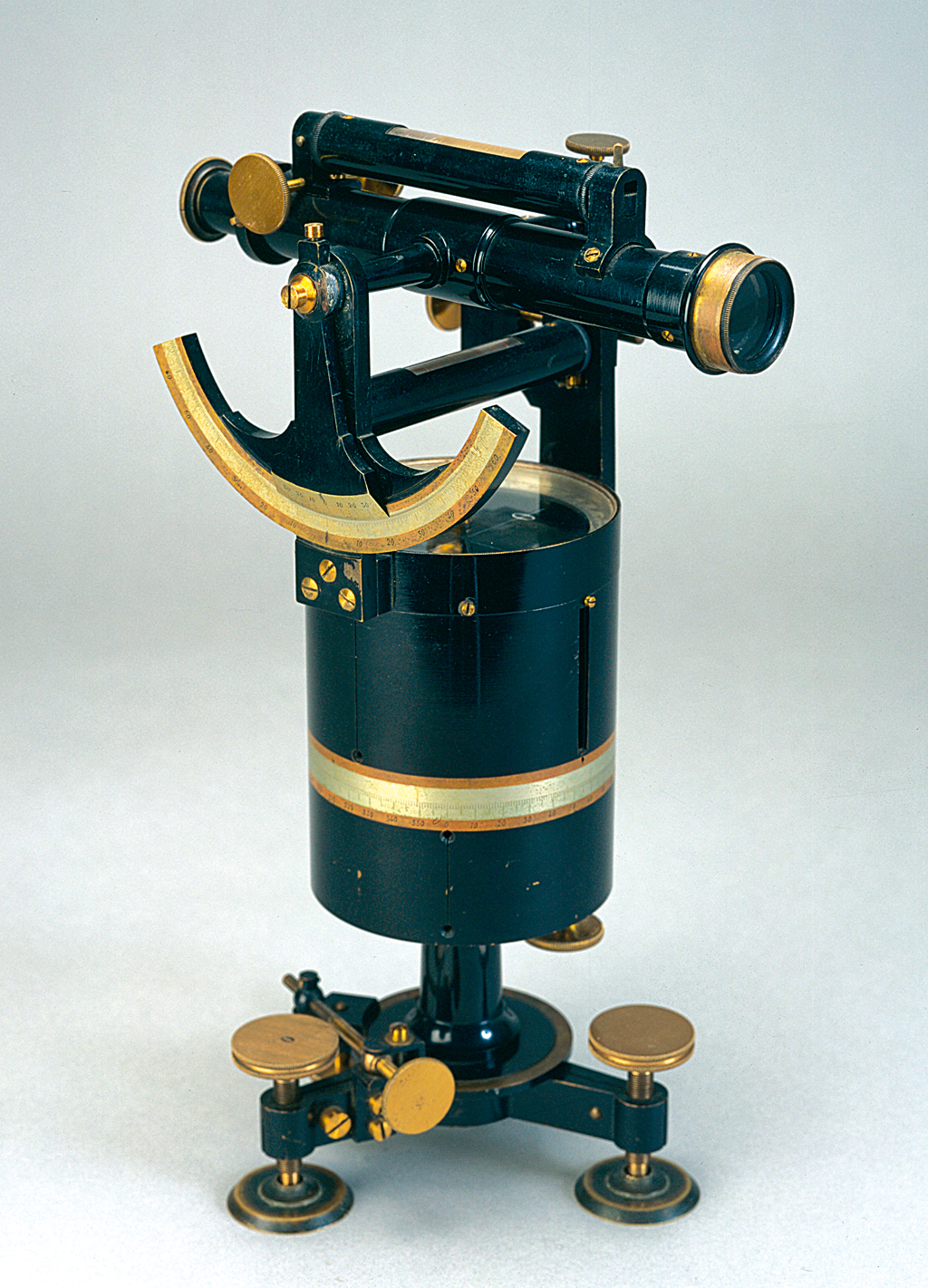

• Nombre: Pantómetra de anteojo
• Area: Topografía
• Firmado: Sin firma y sin fecha. Posiblemente España. Hacia 1930.
• Dimensiones: 31 x 20 cm.
• Características técnicas: Tambor con escala sexagesimal dividido en grados y numerado en decenas con vernier dividido en 60 partes; brújula sexagesimal dividida en grados; limbo cenital cubriendo 120° dividido en medios grados y numerado en decenas con vernier de 60 unidades; anteojo estadimétrico de 20 cm de distancia focal y 2,4 cm de apertura; niveles de estacionamiento de 9,5 cm.
• Accesorios:
• Situación: Madrid. Instituto Geográfico Nacional.
• Observaciones: La pantómetra de anteojo es un perfeccionamiento de la de pínulas sin llegar a la precisión de otros goniómetros, aún de los menos precisos. Es un aparato de escasa precisión utilizado en trabajos de agrimensura. Permite el trazado de perpendiculares (al igual que la escuadra de agrimensor), también se utiliza para la medida de rumbos al disponer de brújula orientadora, así como para la determinación de ángulos azimutales y cenitales. En la mayoría de los casos (como es éste) el anteojo es estadimétrico, lo que permite medir distancias como con un rudimentario taquímetro.
