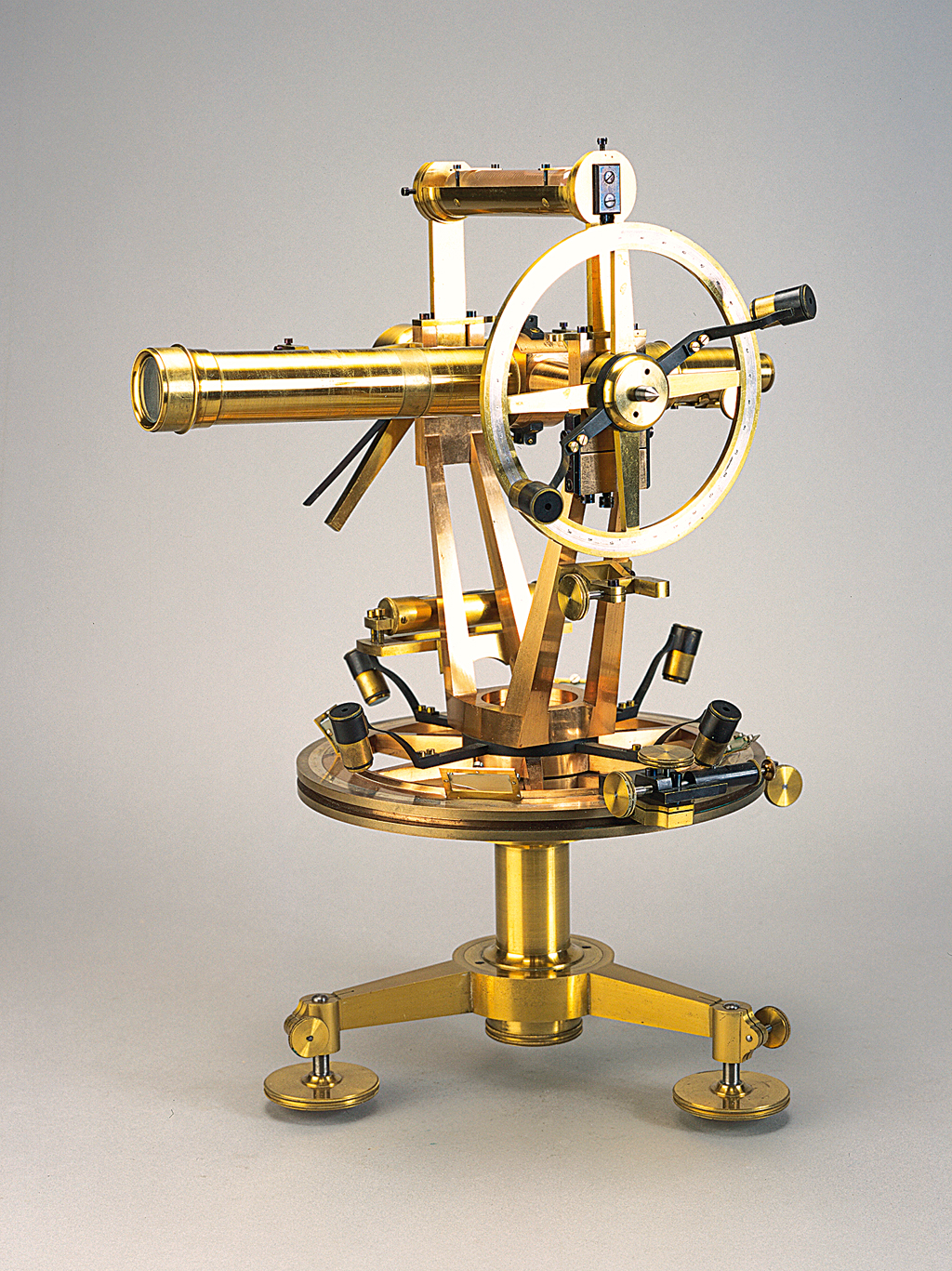

Teodolito geodésico de segundo orden
  • Nombre: Teodolito geodésico de segundo orden
  • Area: Geodesia
  • Firmado: Ertel & Sohn in München. Alemania. Hacia 1850.
  • Dimensiones: 48 x 36 x 30 cm.
  • Características técnicas: Anteojo astronómico de 35,5 cm de distancia focal y 3 cm de apertura, con cruz filar en forma de «X» complementada con un hilo vertical; limbo azimutal y cenital sexagesimales de 25 y 16 cm de diámetro respectivamente, numerados de 10° en 10° y divididos cada 10´, con cuatro y dos vernier respectivamente divididos en 60 partes, lo que permite apreciar 10´ reiterando la medida; dispone nivel caballero de 12,5 cm y otro paralelo al anteojo de 9 cm.
  • Accesorios:
  • Situación: Madrid. Instituto Geográfico Nacional.
  • Observaciones: Este instrumento es semejante a los descritos anteriormente en cuanto a la precisión (capaz de apreciar 10¿); no obstante, el presente ejemplar pertenece a una época anterior, debiendo formar parte de un conjunto de piezas adquiridas en 1855 por la Comisión de la Carta Geográfica, con la que ésta comenzó su andadura. En los primeros inventarios de la Comisión figura la adquisición en la casa Erter de varios teodolitos de este tipo. Con estos aparatos debieron realizarse los primeros trabajos geodésicos, como se ha señalado en la introducción de este catálogo.
