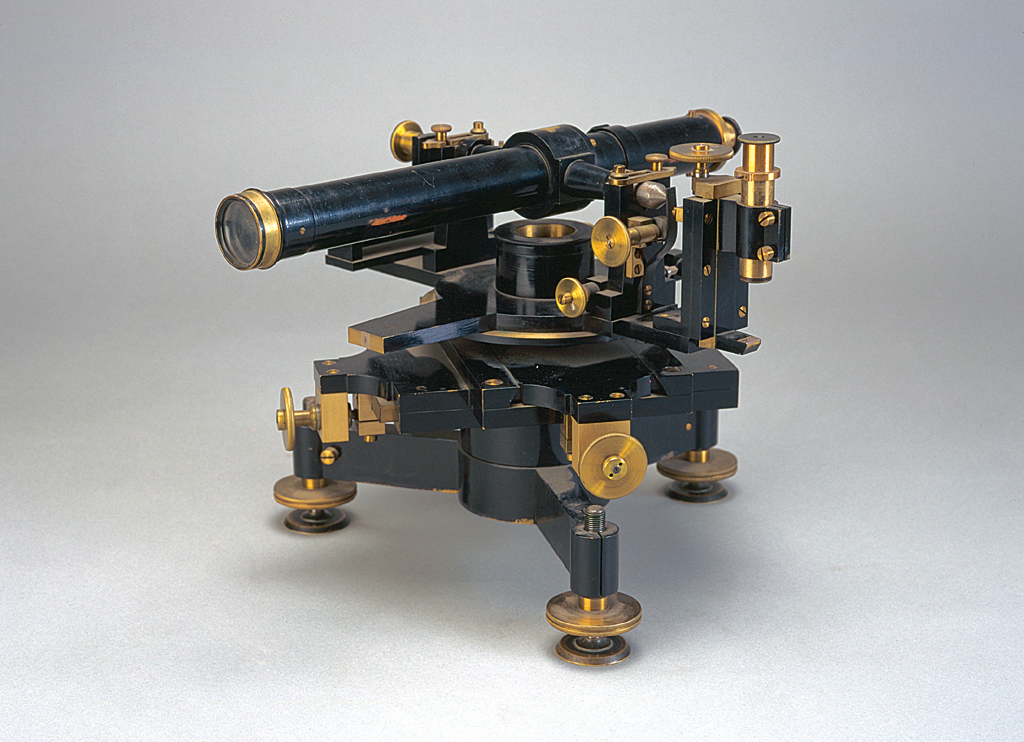

Detalle del Instrumento

• Nombre: Regla geodésica de la Comisión del Mapa de España
• Area: Geodesia
• Firmado: Brünner à París. Francia, 1854-1857.
• Dimensiones: 400,10378 x 21 x 5 mm a la temperatura de 21,935 °C. Peso: 9.011,3 g.
• Características técnicas:
• Accesorios: Regla soporte de latón, bastidor de hierro, rodillos deslizantes de apoyo, trípodes-soporte de madera, colimadores y microscopios de lectura.
• Situación: Madrid. Instituto Geográfico Nacional.
• Observaciones: Este importante instrumento fue proyectado por Ibáñez de Ibero y Frutos Saavedra, siendo realizado por los hermanos Brünner de París en el trienio 1854-1857. Es la regla patrón con la que se midió la base geodésica de Madridejos, origen de la triangulación geodésica española y, es por ello, por lo que a este trascendental e histórico instrumento puede considerársele como la regla que dió orgien a la medición de todo el territorio de la nación y consecuentemente de la moderna cartografía. El funcionamiento del aparato era el siguiente: la barra de platino disponde en sus dos estremos de una raya marcada que enrasa con unas piezas o reglitas de platino graduadas y embutidas en la regla de latón sobre la que descansa la regla de platino, actuando éstas a modo de vernier. Dos microscopios situados en los extremos permitían visualiar las divisiones tanto de la barra de platino como la de latón, con lo que podía calcularse la longitud de la regla conociendo el coeficiente de dilatación de ambas barras en función de la temperatura. Las reglas deslizaban sobre cojinetes y trípodes, desplazándose el conjunto en el sentido cola-cabeza a medida que progresaba la me- dición. Un anteojo colimador, que visualizaba una pequeña mira, permitía conducir la regla en una perfecta alineación con la base a medir. Efectuada la medida de la base de Madridejos esta regla quedó custodiada como patrón fundamental de longitud hasta que España recibió los ejemplares del metro patrón. Nota: Arriba se incluye la imagen del anteojo colimador.
