Detalle del Instrumento

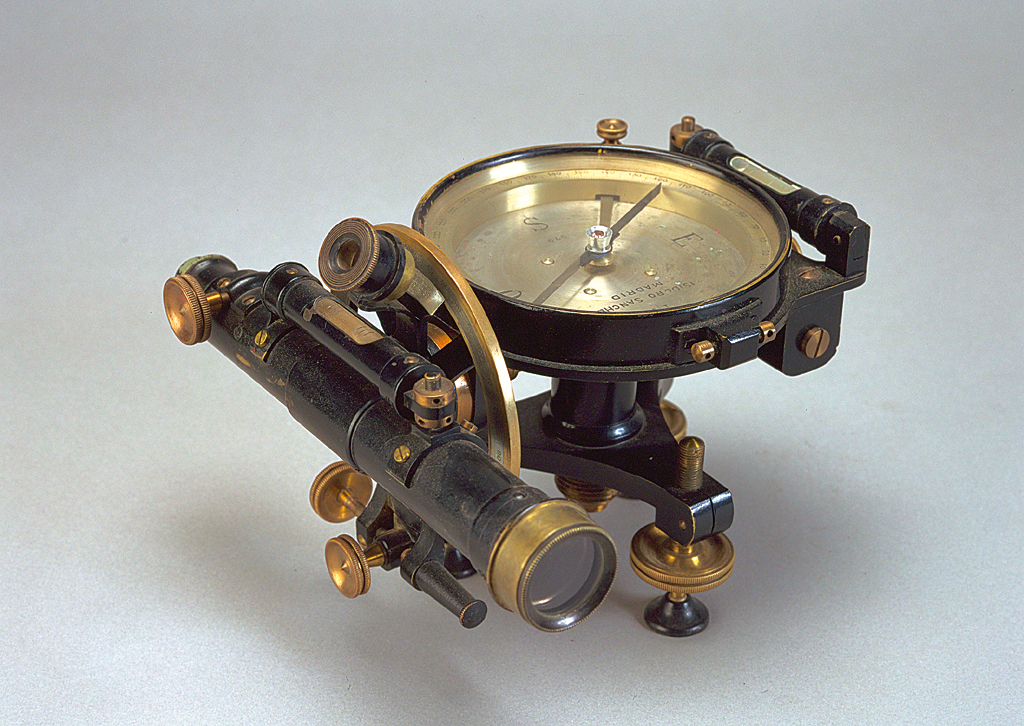

- Nombre: Brújula taquimétrica
- Area: Topografía
- Firmado: Isidoro Sánchez, Madrid, núm. 979. Hacia 1915.
- Dimensiones: 20,5 x 17,5 x 15,5 cm.
- Características técnicas: Anteojo de 21 cm de distancia focal y 2,3 cm de apertura con cruz filar estadimétrica; con limbo azimutal sexagesimal de 10,5 cm de diámetro numerado en decenas y dividido en 0,5° con tornillo de presión y coincidencia; un solo nivel recto paralelo al anteojo de 6,5 cm de longitud y otro sobre el propio anteojo de 7,5 cm; limbo cenital fijo de 10 cm de diámetro dividido en cuatro cuadrantes con escalas de 0-90, numeradas en decenas y divididas en 0,5° con un vernier móvil que permite apreciar 1´.
- Accesorios:
- Situación: Madrid. Instituto Geográfico Nacional.
- Observaciones:
